Um Prozesszeiten effektiv zu reduzieren, suchen Fertigungsbetriebe oftmals Lösungsansätze bei der Schruppanwendung. Doch gerade der zeitintensive Schlichtprozess bietet jede Menge Potenzial, um Produktionszeiten einzusparen und schneller zur fertigen. Genau hier setzt WNT, der Zerspanungsspezialist aus der CERATIZIT-Gruppe, mit dem neuen 3D Finish an. Mit diesen Fräsern lassen sich deutliche Zeitersparnisse bei Schlichtprozessen an der 5-Achs-Maschine realisieren und gleichzeitig bessere Oberflächenqualitäten erzielen.

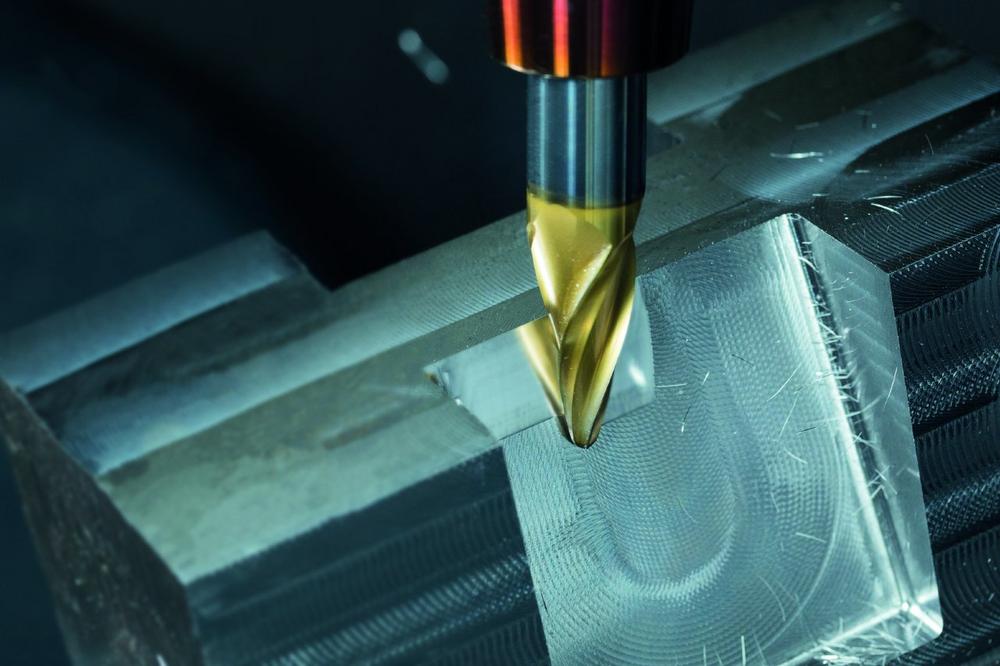

Die neue Werkzeugfamilie 3D Finish von WNT ist eine Weiterentwicklung der Radiusfräser und komplett auf die Schlichtbearbeitung ausgelegt. Das Besondere der Fräser sind die großen Radien (bis zu 1500 mm) im schneidenden Bereich, die den Schneidendurchmesser eines Kugelfräsers simulieren. Dadurch sind mit den neuen 3D Finish-Fräsern, im Vergleich zu Radius- oder Kugelfräsern mit gleichem Werkzeugdurchmesser, deutlich größere Zeilensprünge möglich. Die Prozesszeiten in der Vorschlicht- oder Schlichtbearbeitung lassen sich dadurch bis zu 90 % verkürzen, ohne dass Werkstück, Werkzeug und Maschine einer hohen Belastung ausgesetzt sind.

Darüber hinaus sind mit den 3D Finish-Fräsern bedeutend höhere Zustellungen (ap) als mit konventionellen Radiusfräsern möglich. Bearbeitungszeiten verkürzen sich dadurch merklich, ohne Qualitätseinbußen in der Oberflächenbeschaffenheit befürchten zu müssen. Wird dagegen mit einem kleineren Zeilensprung gearbeitet, gelingt es sogar, die Oberflächenqualität um ein Vielfaches zu verbessern. Ein typischer Kugelfräser Ø 20 mm würde mit einem Zeilensprung von 0,5 mm eine Oberflächengüte von Ra1,6 µ erreichen, mit dem 3D Finish und einem Radius von 1500 mm könnte bei gleicher Oberflächenbeschaffenheit der Zeilensprung auf 6,93 mm erhöht werden.

Für jedes Bauteil die passende Geometrie

WNT bietet mit dem 3D Finish-Sortiment das umfangreichste Produktspektrum auf dem Markt und kann für jede Bauteilform die passende Fräsergeometrie zur Verfügung stellen. Die 3D Finish-Werkzeuge sind in Tonnen-, Tropfen-, Kegel- und Linsenform erhältlich und für das Schlichten von Freiformflächen im 5-Achs-Bereich prädestiniert, wie sie im Werkzeug- und Formenbau oder in der Luft- und Raumfahrtindustrie zu finden sind. Die Einsatzmöglichkeiten der 3D Finish-Fräser sind universell und für die Bearbeitung von Stahl, rostfreien Stählen, Eisenguss, NE-Metalle, hochwarmfeste Stähle und gehärteten Stahl geeignet.

Geprüfte Leistung

Die Zerspanungsexperten der CERATIZIT-Gruppe haben die 3D Finish Werkzeuge auf ihre Wirtschaftlichkeit hin überprüft und ein erstaunliches Ergebnis erzielt. Wie der Versuch zeigte, profitieren Fertigungsbetriebe von deutlich niedrigeren Maschinenlaufzeiten pro Teil, wenn statt eines Kugelfräsers ein 3D Finish-Werkzeug (jeweils Werkzeugdurchmesser 10 mm) genutzt wird. Im Vergleichstest wurde ein 100×200 mm großes Bauteil mit einem Vorschub von Vc 200m/min gefräst. Aufgrund des höheren Zeilensprungs von ae 1,5 mm beim 3D Finish (Kugelfräser: ae 0,1 mm) konnte der gesamte Fräsweg von 200 m beim Kugelfräser mit dem 3D Finish auf 13 m reduziert werden. Die Bearbeitungszeit verringerte sich dabei von 79 Minuten auf 7 Minuten. Wenn dieser Zeitvorsprung auf Maschinen- und Werkzeugkosten umgelegt wird, ist mit dem 3D Finish eine Gesamtkostenersparnis von 88 % möglich.

Kostenreduziert fertigen

Um die Vorteile der 3D Finish-Werkzeuge völlig ausschöpfen zu können, wird ein modernes 5-Achs-Bearbeitungszentrum und eine entsprechende CAD/CAM-Software benötigt, die die Werkzeuggeometrie des 3D Finish unterstützt und verarbeiten kann. Viele renommierte Softwarehersteller haben diesbezüglich bereits passende CAD/CAM Lösungen entwickelt. Fertigungsbetriebe, die diese Voraussetzungen erfüllen, können mit dem 3D Finish-Programm sofort Produktions- und Maschinenzeiten einsparen und damit kostenreduziert fertigen.

Natürlich stehen die WNT-Anwendungstechniker aus der CERATIZIT-Gruppe für weitere Fragen zum 3D Finish und den jeweiligen Anwendungen jederzeit zur Verfügung. Vereinbaren Sie einfach einen Termin unter der gebührenfreien Servicenummer 0800 921 0000 oder sprechen Sie Ihren Ansprechpartner auf die neuen WNT Schlichtwerkzeuge persönlichen an.

Weitere Infos, Bilder und ein Produktvideo finden Sie außerdem auf www.wnt.com.

Über die CERATIZIT Deutschland GmbH

Die WNT-Gruppe ist eine Organisation die Präzisionswerkzeuge für die zerspanende Industrie vertreibt.

TOTAL TOOLING = QUALITÄT x SERVICE²

– so lautet die Formel für höchste Kundenzufriedenheit. Durch optimale Serviceleistungen und eine unschlagbare Produktqualität ist WNT für Zerspanungsunternehmen die ideale Beschaffungsoption.

WNT ist international in 19 Ländern erfolgreich vertreten und hat ihren Hauptsitz in Deutschland. Sie gehört zu einer international agierenden Unternehmensgruppe mit mehr als 5.800 Mitarbeitern weltweit.

Weitere Informationen über das Unternehmen finden Sie unter www.wnt.com.
