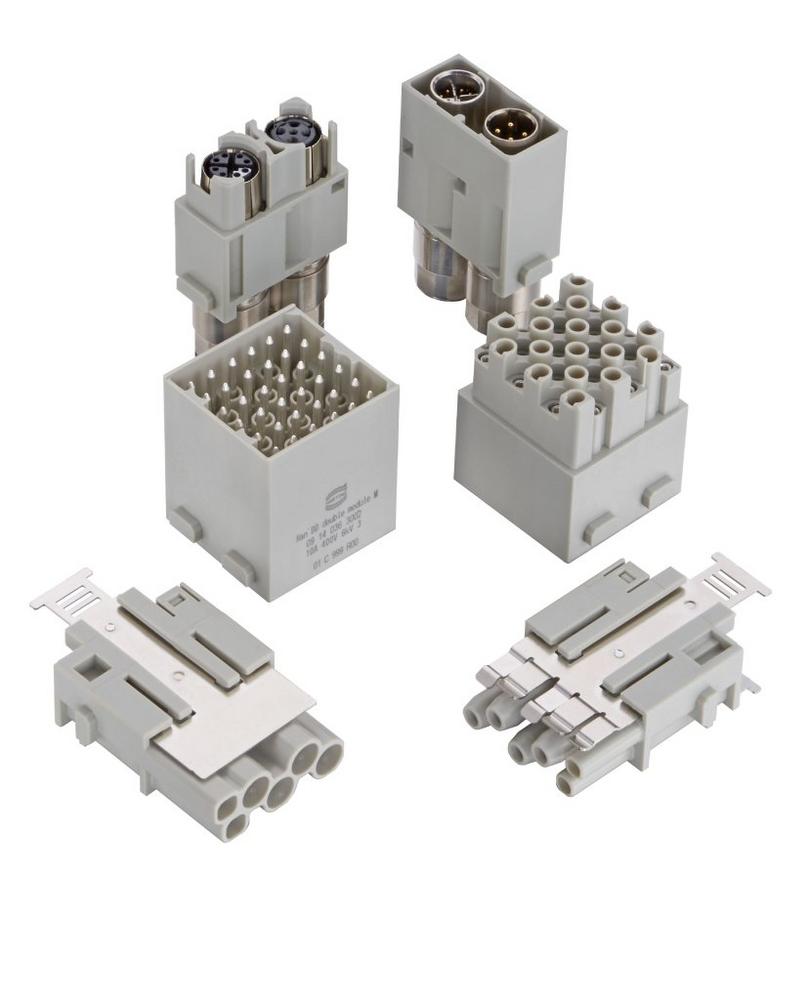

Mit dem neuen Han® Shielded Power Modul können Anwender erstmals geschirmte Power-Leitungen als modulare Steckverbindung ausführen. Neu im Han-Modular® Portfolio ist auch eine M12-Lösung für Anwendungen in Maschinenbau und Transportation sowie das Han DD® Doppelmodul. Aus diesem Modul entstehen platzsparende Schnittstellen, z.B. in Robotik und Automation, die kürzere Montagezeiten ermöglichen.

Das Han® Shielded Power Modul bietet drei Leistungskontakte und einen PE-Kontakt zum Anschluss typischer dreiphasiger Verbraucher. Hinzu kommen zwei Signalkontakte für die Temperaturüberwachung, Bremsen oder ähnliches, sowie eine großflächige Schirmübergabe, die eine EMV-gerechte Anbindung des Kabelschirms direkt am Modul ermöglicht. Es bildet eine Alternative zur Festverdrahtung von geschirmten Power-Leitungen und erlaubt es gleichzeitig, solche Verbindungen in einem gemeinsamen Gehäuse neben anderen Modulen der Han-Modular® Serie auszuführen.

HARTING hat das Modul im EMV-Labor in praxisnahen Applikationen getestet: Die EMV-Eigenschaften der Schirmübergabe sind beim neuen Modul absolut ausreichend für typische Drive-Anwendungen, wie beispielsweise frequenzgeregelte Drehstrommotoren oder andere Verbraucher. Die Vorteile des Moduls: Es erlaubt die steckbare Ausführung von geschirmten Power-Leitungen, ist einfach zu handhaben und ermöglicht den direkten Schirmanschluss am Modul. Daraus resultieren verkürzte Montagezeiten von Maschinen und Anlagen, im Werk oder beim Endkunden.

M12 im modularen Design

Das Format M12 genießt im Maschinenbau eine hohe Akzeptanz als robuste Datenschnittstelle. Dieses Steckgesicht hat HARTING jetzt als Han® M12 Modul mit zwei steckbaren Verbindungen für Signale, Industrie-Busse oder Ethernet-Übertragungsstrecken – auch als unterschiedliche Typen z.B. als D- oder X-kodierte Version – in einem Modul integriert. Damit wurde im Vergleich zu bislang existierenden Modulen die doppelte Packungsdichte erreicht. Der Platz für einen Gelenkrahmen wird eingespart und kann für andere Funktionen benutzt werden.

Han DD® Doppelmodul: Höhere Spannung mit Han D® Kontakten

Mit dem Han DD® Doppelmodul hat HARTING eine Lösung für 36 Han D® Kontakte geschaffen, die eine hohe Kontaktdichte mit einer hohen Bemessungsspannung von 400 V verbindet. Bisherige Lösungen können auf gleichem Raum nur 24 Kontakte bei 250 V übertragen, der Raumgewinn beträgt also 50%.

Aufgrund der elektrischen Kennwerte (10 A / 400 V) eignet sich das Doppelmodul besonders für die Leistungs-, aber auch für die Signalübertragung bei Maschinen und Robotern. Erstmals ist es möglich, mit einem Modul die Steckverbindungen für 3-Phasen-Wechselstrommotoren inkl. Rückführungen für alle sechs Achsen eines Roboters realisieren.

Über die HARTING Stiftung & Co. KG

Die HARTING Technologiegruppe ist ein weltweit führender Anbieter von industrieller Verbindungstechnik für die drei Lebensadern "Data", "Signal" und "Power" mit 14 Produktionsstätten und 44 Vertriebsgesellschaften. Darüber hinaus stellt das Unternehmen auch Kassenzonen für den Einzelhandel, elektromagnetische Aktuatoren für den automotiven und industriellen Serieneinsatz, Ladegeräte für Elektrofahrzeuge sowie Hard- und Software für Kunden und Anwendungen u. a. in der Automatisierungstechnik, im Maschinen- und Anlagenbau, in der Robotik und in der Verkehrstechnik her. Im Geschäftsjahr 2017/2018 erwirtschafteten rund 5.000 Mitarbeiter einen Umsatz von 762 Mio. Euro.
