Mit der CONEC Hybrid Serie (B12, B17, B23, B40) ist ein kompaktes Hybridsteckverbindersystem entstanden, welches die Spannungsversorgung und die Datenübertragung nach CAT5 über eine speziell entwickelte Hybridleitung vereint und überträgt. Diese Einkabeltechnik entspricht der modernen Verbindungs- und Schnittstellenverdrahtung.

Das dezentrale Verketten von Verbrauchern innerhalb einer Anlage spart Platz, Aufwand, Zeit und damit Kosten.

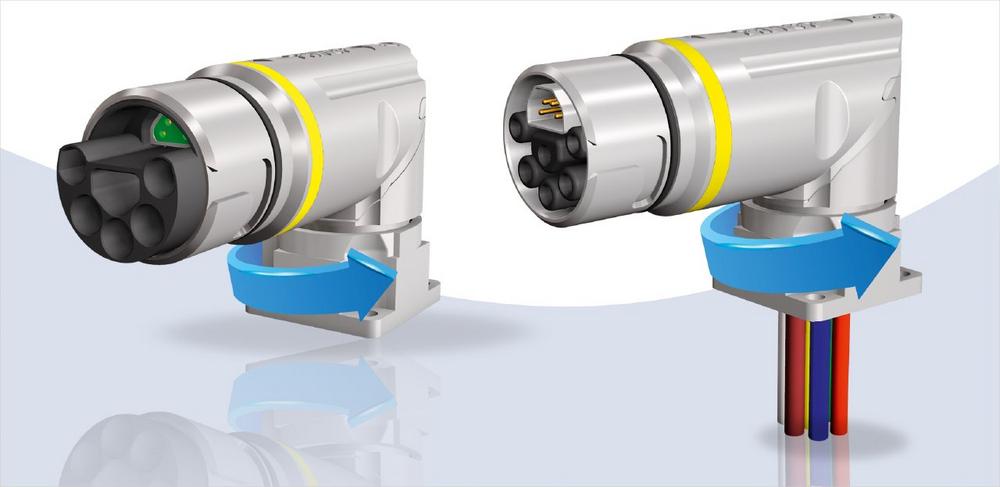

Mit dem gewinkelten B23-Hybridflansch ist es möglich, Servo-Antriebe mit einer Leistung von über 20 kW mit einer Einkabel-Lösung auszustatten. Durch eine Drehung des Kabelabgangs in 18 Schritten kann der Flansch an die jeweilige Einbausituation in der Maschine angepasst werden und erlaubt eine stressfreie Verbindung der Anschlussleitung unabhängig von der Verlegesituation.

Bei der feldkonfektionierbaren Variante kommen Kontakte mit Crimpanschluss zum Einsatz, unter Anwendung des Poka-Yoke Prinzips ist der Zusammenbau sehr einfach und sicher gestaltet.

Allen Varianten gemeinsam ist das separat geschirmte 4-poliges Datenelement zur Übertragung von Industrial Ethernet nach ISO11801 Class D oder alternativ Signalen mit Stromstärken
bis 4 A.

Vervollständigt wird das Ganze durch eine auf den jeweiligen Anwendungsfall zugeschnittene Anzahl von Leistungskontakten, um Ströme bis zu 26 A übertragen zu können.

Standardmäßig ist eine 5-polige Variante (4+PE) für einen Litzenquerschnitt von 4 mm² erhältlich. Optional ist eine 6-pol. Variante (3+PE+2) mit 4 Leistungskontakten für je 4 mm² Litzenquerschnitt in Verbindung mit 2 Leistungskontakten für je 2,5 mm² Litzenquerschnitt erhältlich. Diese Variante kann beispielsweise bei Motoren mit elektrischer Bremse zum Einsatz kommen.

Die Verriegelung des Steckverbinders wird mit einem Bajonettschnellverschluß sichergestellt, so dass eine zeitraubende Verschraubung mittels Drehmomentschlüssel entfällt. Durch eine Vierteldrehung wird eine sichere Verbindung und eine IP67-Schutzart erreicht. Wichtig dabei ist, dass das Bajonett nur verriegelt werden kann, wenn die Hybridsteckverbinder komplett gesteckt sind. Die Gefahr eines Ausfalls durch nicht komplett gesteckte oder definiert verschraubte Steckverbinder wird somit stark reduziert.

Drei unterschiedliche wählbare Codierungen sorgen dafür, dass für verschiedene Einsatzzwecke untereinander unversteckbare Steckverbinder eingesetzt werden können.

Das Gehäuse des gewinkelten B23-Flansches besteht aus widerstandsfähigem vernickelten Zinkdruckguss, damit können die Steckverbinder auch unter rauen Umgebungseinflüssen problemlos eingesetzt werden.

Merkmale:

  • Platzersparnis durch Übertragung von Daten und Leistung in einem Steckverbinder
  • Reduzierter Kabelaufwand
  • Kostenersparnis
  • Schnelle und sichere Verbindung mittels Bajonettverriegelung
  • Schutzart IP67
  • Kompakte und robuste Bauform

Anwendungsfelder:

  • Antriebstechnik
  • Maschinenbau
  • Robotik
  • Montage- und Fertigungslinien
  • Erneuerbare Energien



Über die CONEC Elektronische Bauelemente GmbH

Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. CONEC Produkte finden Ihren Einsatz in der Automatisierungs-, Telekommunikations- und Energietechnik, im Maschinenbau, der Agrarwirtschaft sowie in der Medizintechnik, dem Transportwesen und der Luftfahrtindustrie.

Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Group partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnisse optimal anzupassen.

Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.

CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, USA, China, Tschechien, Polen und Frankreich vertreten.

Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
– D-SUB/IP67 D-SUB Steckverbinder
– IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
– CONEC Hybrid Steckverbinder
– Steckverbinder für Land- und Baumaschinen
– Rundsteckverbinder
– PCB Steckverbinder
– kundenspezifische Lösungen

Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
