Wenn es um die Bearbeitung von Stahl bis hin zur Erstellung kompletter Schweißbaugruppen geht, hat das Familienunternehmen KTS Technologiepark Stahl alle notwendigen Maschinen unter einem Dach.  Das nahe an der A5 bei Karlsruhe gelegene Unternehmen zeichnet sich dadurch aus, dass es für den Kunden ein vielseitiger Ansprechpartner für Lohnaufträge ist. Weil die Lieferzeiten für Laserteile zu lange dauerten und die Termintreue zu schwankend war, investierte der Stahlbauer in einen XXXL-Faserlaser der Baureihe MSF von MicroStep mit der Möglichkeit zum Fasenschneiden, Bohren und Gewindeschneiden. So kann der sehr große Kundenbedarf vor allem an Bauteilen in kleiner Losgröße bedient werden.

Bei der Bearbeitung von Stahl ist das Unternehmen KTS Technologiepark Stahl ein echter Allrounder. Das familiengeführte Unternehmen wurde 2010 gegründet mit dem Ziel, sämtliche Technologien zum Bearbeiten von Stahl unter einem Dach zu vereinen. Das Angebot ist vielfältig: vom Brennteil, mechanischer Bearbeitung, individueller Lackierung bis hin zur Fertigstellung kompletter Schweißbaugruppen. Und dank eines breiten Know-hows versteht sich das Lohnunternehmen von Geschäftsführer Mario Koch nicht nur als Lieferant, sondern als Partner und steht Kunden beratend zur Seite – beispielsweise bei Fragen der Prozess- und Kostenoptimierung. „Eine schnelle Durchlaufzeit, Qualität und faire Preise über das komplette Portfolio zeichnen uns aus“, beschreibt der Geschäftsführer die Stärken seiner Firma. Das Unternehmen konnte so innerhalb von elf Jahren von fünf auf 55 Mitarbeiter wachsen. Um den sich verändernde Bedingungen Rechnung zu tragen und noch wettbewerbsfähiger zu agieren, entschied sich Mario Koch 2018 zum Bau einer neuen Produktionshalle mit rund 2000 m² und zur Investition in einen Faserlaser MSF von MicroStep mit außerordentlicher Bearbeitungsfläche und damit zur Einführung der Laserschneidtechnologie im Unternehmen.

Wachstum mit bestehendem Maschinenpark eingeschränkt

Der Bedarf an Laserteilen war zwar bereits früher vorhanden – dennoch wollte das Unternehmen hier zunächst keine eigenen Fertigungskapazitäten schaffen. Wenn ein Kunde ein Laserteil benötigte, wurde es zugekauft. Die Schwierigkeiten nahmen aber immer mehr zu: Lange Wartezeiten für ein Angebot, unzuverlässige Lieferung oder das Fehlen notwendiger größerer Blechtafeln prägten die Geschäftsbeziehungen mit Laserdienstleistern. Gleichzeitig war die eigene Plasmaanlage nahezu komplett ausgelastet. Eine hausinterne Analyse kam zum Schluss, dass 30 Prozent der Schneidzeit der Plasmaanlage durch Aufträge mit Dünnblechen unter 12 mm ausgelastet war – so entstand schließlich der Gedanke, in eine eigene Laseranlage zu investieren.

Beständige technologische Entwicklung und Engagement im Bereich Industrie4.0 überzeugen

Bei der Anschaffung der neuen Laseranlage wurde auf ein breites Spektrum an Bearbeitungsmöglichkeiten Wert gelegt. KTS verarbeitet regelmäßig großformatige Blechtafeln und hatte auch den Wunsch, automatisiert Schweißnahtvorbereitungen mit der Laseranlage anbringen zu können. Vor diesem Hintergrund wurde detailliert analysiert, wer auf dem Markt diese spezifischen Anforderungen erfüllen kann. Ein Besuch bei einer MicroStep-Referenzanlage bei dem Schweizer Stahl- und Fassadenbauer Rytz AG überzeugte Mario Koch schließlich von der Qualität einer MicroStep-Anlage und so fiel die Wahl auf die Baureihe MSF von MicroStep in einer XXXL Ausführung. „Die Fasen hatten tip top gepasst und das ohne große Einstellungen. Die Präzision der Maschine ist der Wahnsinn“, sagt der Geschäftsführer über den damals vorgeführten Laser.

Überzeugt hat den Metallbauer insbesondere auch die vollautomatische Kalibrierfunktion ACTG®, welche bei MicroSteps 3D-Schneidlösungen zur Serienausstattung gehört und nachhaltig für bestmögliche Präzision beim Fasenschnitt sorgt. Die Option, einen automatischen Düsenwechsler zu integrieren, war ebenfalls ein wichtiges Kaufkriterium. Beeindruckt hat auch MicroSteps Vorreiterstellung beim Thema Digitalisierung sowie das Engagement des Unternehmens im Rahmen des Industry Business Network 4.0 und der IndustryFusion Foundation: "MicroStep überlegt sich, was ein Kunde braucht und fängt mit der Entwicklung an. Andere warten, bis der Kunde jammert und sich beschwert. Es ist schön, wenn mal einer andersherum denkt“, beschreibt Mario Koch das Engagement von MicroStep in dem Bereich Forschung und Entwicklung.

 „Wir sind sehr zufrieden mit der Technologie Laserschneiden, in die wir investiert haben und sind sehr froh, dass wir MicroStep als Partner gewonnen haben“, sagt Mario Koch über seine Entscheidung für MicroStep. Das breite Bearbeitungsspektrum umfasst kombiniertes 2D- und 3D-Schneiden, Bohren, Gewinden, Senken und Markieren. So sind Fasen bis 45° realisierbar und die Bohrspindel ermöglicht Bohren bis zu 20 mm Durchmesser und Gewinden bis M16. Auch die Wunschfarbe der Maschine in Verkehrspurpur setzte MicroStep um.

„Die Qualität der Bohrung ist einwandfrei!“

Die notwendige Dokumentation für die werkseigene Produktionskontrolle kann ebenfalls mit der Maschine problemlos und ohne großen Aufwand sichergestellt werden. Denn CNC-Maschinen von MicroStep sind generell dazu in der Lage, die zum Schneiden genutzten Parameter digital zur Verfügung zu stellen. Im Vergleich zur manuellen Dokumentation mit Stift und Zettel erspart das im Produktionsprozess unterm Strich jede Menge Arbeit. Zugleich ist eine einwandfreie und lückenlose Rückverfolgbarkeit der gefertigten Teile z. B. beim Kranbau ein wichtiges Qualitätsmerkmal von KTS.

Das Fasenaggregat wird bei dem Metallbauer sehr stark ausgelastet und an seine Grenzen gebracht. „So sind circa 20-25 Prozent unserer Bauteile Fasenteile und alle möglichen Kombinationen (V-, A-, X- Y-, K-Fase) werden von der Maschine problemlos gefertigt. Mit dem neuen Laser haben wir außerdem die Herstellungszeit massiv reduzieren können“, beschreibt Mario Koch die Vorteile der neuen Anlage. Heute wird z. B. ein Bauteil mit einer sechs Meter langen Fase mit sehr wenig Arbeitsaufwand auf dem Laser geschnitten. „Die Qualität der Bohrung ist einwandfrei“, sagt Mario Koch über das Bohraggregat. Das Bohren kommt wöchentlich bei fünf bis zehn Prozent der Aufträge zum Einsatz und erspart jede Menge Nacharbeit, da dieser Fertigungsprozess bis dato aufwändig per Hand erledigt werden musste. Der gesamte Projektablauf und auch die Implementierung der neuen Laseranlage hat aus Sicht des Geschäftsführers super funktioniert. „Egal zu welcher Zeit, MicroStep hat sich immer mit mega Power um aufkommende Herausforderungen gekümmert! Das ist wirklich ein Service-Level auf höchstem Niveau und wenn wir anrufen, wissen wir, dass sich immer sehr zeitnah um das Problem gekümmert wird. Die Entscheidung für diese Anlage von MicroStep würde ich immer wieder so treffen!“, so Mario Koch.

ZITAT

„Wir sind sehr zufrieden mit der Technologie Laserschneiden, in die wir investiert haben und sind sehr froh, dass wir MicroStep als Partner gewonnen haben. Die Entscheidung für diese Anlage von MicroStep würde ich immer wieder so treffen.“

Mario Koch,
Geschäftsführer | KTS GmbH & Co. KG Technologiepark Stahl

DIE HIGHLIGHTS DER FASERLASERSCHNEIDANLAGE MSF 9001.25 BLtk IM ÜBERBLICK:

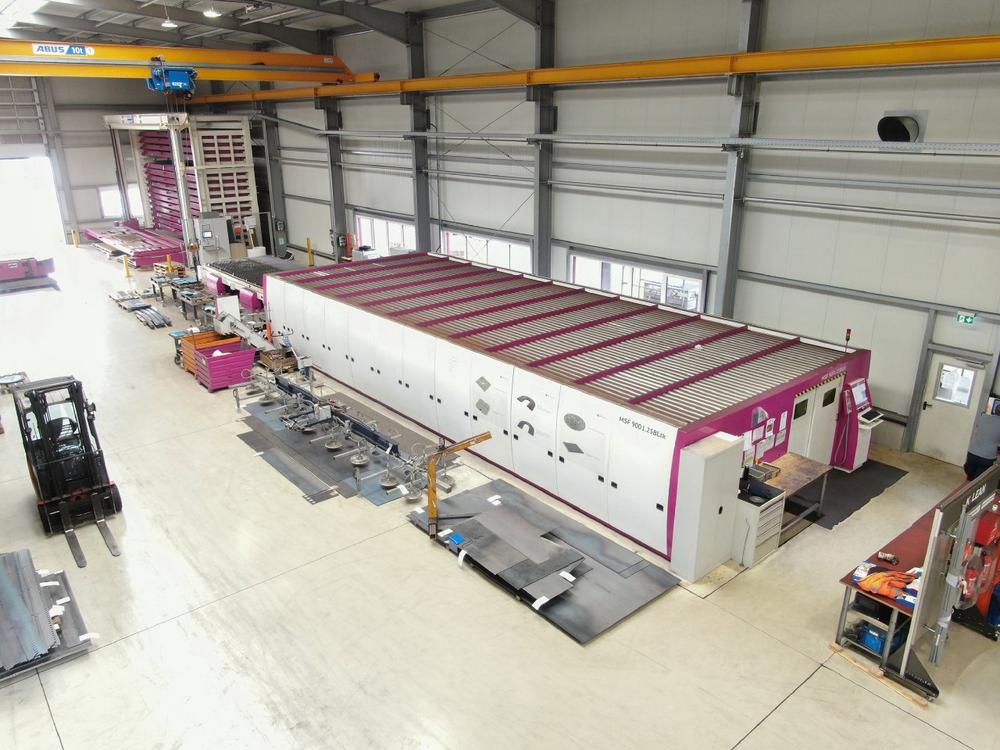

Laserschneidanlage der Baureihe MSF mit einer Bearbeitungsfläche von 9.000 x 2.500 mm

Die KTS GmbH & Co. KG Technologiepark Stahl investierte in die Baureihe MSF von MicroStep, ein Faserlaserschneidsystem für prozesssichere Multifunktionalität mit hohem Automationsgrad. Das Unternehmen setzt auf eine XXXL-Ausführung zur Blechbearbeitung mit einer Arbeitsfläche von 9.000 x 2.500 mm. Für ein optimales Be- und Entladen der Anlage sorgt der automatisierte Wechseltisch. Dieser ermöglicht ein simultanes Bearbeiten innerhalb der Schneidkabine sowie ein Be- und Entladen außerhalb. Ein Förderband zur Schrottentsorgung fördert abfallende Kleinteile und Schneidabfälle aus dem Schneidbereich in einen Container zur manuellen Entsorgung.

Laserrotator zur Schweißnahtvorbereitung bis 45° und IPG Faserlaserquelle der Serie YLS mit 6,0 kW Leistung

In das Faserlaserschneidsystem integriert wurde ein Laserrotator zum Fasenschneiden beispielsweise zur Schweißnahtvorbereitung bis 45°. Die exzellente Strahlqualität sorgt für hohe Schneidgeschwindigkeiten und geringe Schnittfugen sowie einen geringen Wärmeeintrag, der einen Verzug der Bauteile verhindert. Mit dem robusten Rotatorsystem können einfache V- und X-Nähte sowie auch komplexe Y- oder K-Nähte mit Stegverlauf an das Flachmaterial angebracht werden. MicroSteps patentierte, automatische Kalibriereinheit ACTG® ermöglicht ein Maschinenleben lang exakte und prozesssichere Ergebnisse. Um hochwertige Schnitte in dünnen und mittleren Materialstärken mit hohen Schneidgeschwindigkeiten realisieren zu können, setzt KTS auf die IPG Faserlaserquelle der Serie YLS mit 6,0 kW Leistung.

Vollautomatische Bohrspindel bis 20 mm Durchmesser und Gewinde bis M16

Mit der vollautomatischen Bohrspindel können präzise Bohrlöcher bis 20 mm, Senkungen sowie Gewinde bis M16 angebracht werden. Die Bohrspindel hat einen vollautomatischen Werkzeugträger und ist mit einem Werkzeugmagazin für bis zu sechs Werkzeuge ausgestattet. Zudem ist ein vollautomatisches, pneumatisches Stabilisierungssystem in der Schneidanlage integriert, dass den Support sowie die Portalbrücke mit einem Klemmsystem auf den Linearführungen während des Betriebes der Bohrspindel fixiert und eine hohe Stabilität und Präzision der Anlage sicherstellt.

Über die MicroStep Europa GmbH

Your Partner for Cutting & Automation

MicroStep zählt zu den weltweit führenden Herstellern CNC-gesteuerter Schneidsysteme. Das Unternehmen entwickelt und produziert Plasma-, Autogen-, Laser- und Wasserstrahl-Schneidanlagen – von kleinen CNC-Maschinen für Schulen und Werkstätten bis hin zu maßgeschneiderten Fertigungsstraßen für Schiffswerften, Stahlcenter oder die Automobil- und Luftfahrtindustrie. Zudem bietet MicroStep vielfach erprobte Automationslösungen: Vom Materialhandling rund um die Schneidanlage bis hin zur Kommissionierung und Sortierung geschnittener Teile.

Die international tätige MicroStep Gruppe wurde Anfang der 1990er-Jahre in der slowakischen Hauptstadt Bratislava gegründet. Zu ihr gehört die MicroStep Europa GmbH, die speziell für Kunden aus dem deutschsprachigen Raum Beratung, Planung, Finanzierung, Schulung und Support zu allen MicroStep-Produkten bietet. Darüber hinaus entwickelt und vertreibt die MicroStep Europa GmbH weltweit auch eigenständige Produkte & Dienstleistungen.

Am Firmensitz im bayerischen Bad Wörishofen betreibt MicroStep Europa das CompetenceCenter Süd, an der Niederlassung in Dorsten (NRW) das CompetenceCenter Nord. Ständig stehen in den beiden Schulungs- und Vorführzentren modernste Schneidlösungen bereit.

Darüber hinaus ist MicroStep in Deutschland noch mit zwei Stützpunkten in Kiel (Schleswig-Holstein) und Berlin vertreten. Für Österreich unterhält MicroStep einen Stützpunkt bei Wien (in Bratislava, Slowakei) und in der Schweiz bei Bern (beim MicroStep-Partner LWB WeldTech AG in Wünnewil).
