Verspannungen können Maschinen und Anlagen auf Dauer schwer belasten. Wenn schwankende Temperaturen die Abmessungen eines Bauteils verändern, Montageungenauigkeiten auftreten, Fertigungstoleranzen ausgeglichen werden müssen oder die Position der Bauteile durch dynamische Belastungen variiert, bietet der Einsatz von Flachkopfschrauben mit Toleranzausgleich entscheidende Vorteile.

Bei vielen Anwendungen werden Bauteile auf zwei parallelen Führungen bewegt. Dafür werden Führungsschienen auf einer Konsole befestigt und die Führungsschlitten durch eine Platte verbunden. Die bewegte Masse wird stabil und spielfrei auf beiden Führungen montiert, sodass das System statisch überbestimmt ist. Bei Spannungen müssen die Kräfte von der Führung aufgenommen werden, was den Verschiebewiderstand erhöht und die Lebensdauer der Komponenten reduziert. Um die statische Überbestimmung des Systems zu verhindern, ist es oft notwendig, eine Fest- und Loslageranordnung zu integrieren. Die innovativen Flachkopfschrauben mit Toleranzausgleich von norelem bieten jedoch eine alternative Lösung.

Weniger Aufwand bei Fertigung und Montage

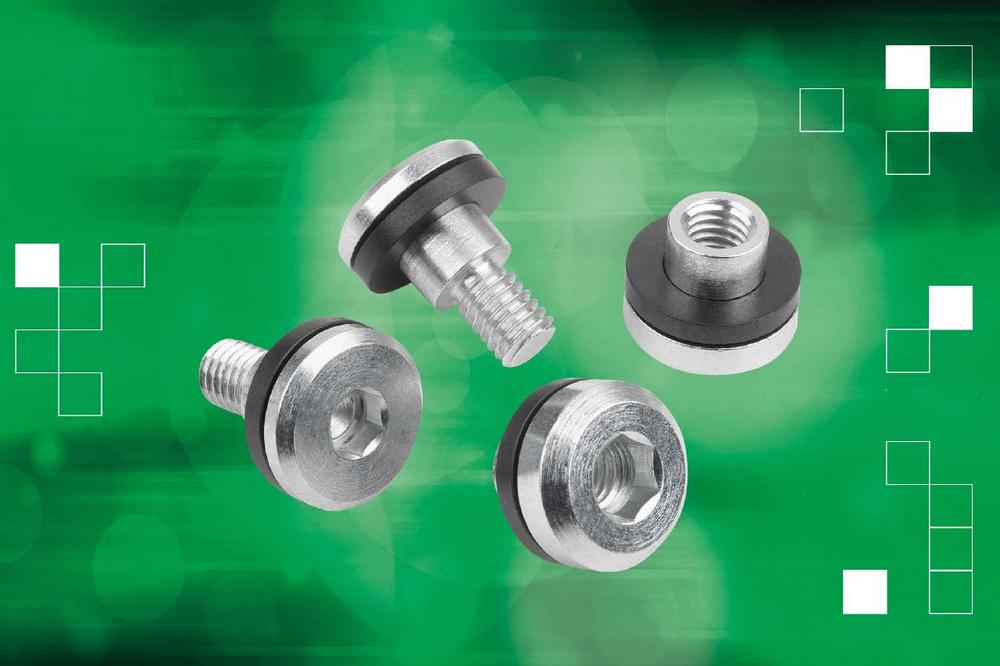

Bei der Flachkopfschraube mit Toleranzausgleich handelt es sich um eine Schraube zum Verbinden von zwei Bauteilen, die eine gewünschte Bewegung der Bauteile zueinander zulässt (Loslager). Die Flachkopfschraube besteht aus drei Bauteilen: Bolzen, Gleitlager und O-Ring. Beim Einschrauben des Bolzens in die Bohrung drückt das Gleitlager den O-Ring um ein vordefiniertes Maß zusammen. Danach sitzt das Gleitlager auf dem Kopf des Bolzens auf. Der Hub ist durch das Einbaumaß entsprechend begrenzt. So ist eine schwimmende Lagerung bei einer nahezu spielfreien Montage gewährleistet. Die schwimmende Lagerung ist dabei auf ein definiertes Maß begrenzt. Das genaue Einhalten der Toleranzen von Bauteilen in der Fertigung und aufwändige Ausrichtarbeiten entfallen.

Das Unternehmen aus Markgröningen bietet die Flachschrauben mit Toleranzausgleich in verschiedenen Ausführungen an. Sie sind mit Außen- oder Innengewinde erhältlich, der Aufbau aus Bolzen aus verzinktem Stahl, O-Ring und Gleitlager bleibt immer gleich.

Über die norelem Normelemente GmbH & Co. KG

Jeder Erfolg beginnt mit einer Idee. Deshalb unterstützt norelem Konstrukteure und Techniker im Maschinen- und Anlagenbau bei der Realisierung ihrer Ziele. Die richtige Auswahl aus unserem Vollsortiment an mehr als 60.000 Norm- und Bedienteilen finden Sie einfach und schnell in THE BIG GREEN BOOK, dem einzigartigen und nutzerfreundlichen Produktkatalog von norelem.

Sie gewinnen Zeit, arbeiten effizienter und optimieren Ihre Prozesskosten. Denn norelem Komponenten sind sofort verfügbar, inklusiver kostenfreier CAD-Daten für die schnellere Konstruktion ohne Zeichnung oder Konfiguration. Perfekte Ergebnisse mit weniger Zeit- und Kostenaufwand. Vorteil: Normteil.

Als etablierter Branchen-Insider engagieren wir uns mit der norelem ACADEMY in der Nachwuchsförderung. Damit Konstrukteure von morgen richtig durchstarten können.

Darüber hinaus bietet die norelem ACADEMY technische Schulungen, Seminare und Produktschulungen an.
