Endlich konnte das Wacken Open Air Festival (W:O:A) in Schleswig Holstein wieder stattfinden. Das freute Heavy Metal Fans aus ganz Deutschland, aber auch die Unternehmensgruppe Sönke Krey aus Glückstadt. Denn bevor die Parzellen auf dem Festivalgelände an Camper und Aussteller vermietet werden konnten, musste das 44 ha große Areal für die Planung und Verpachtung der kleinen Flächen präzise vermessen und die einzelnen Parzellen mit Pflöcken abgesteckt werden.

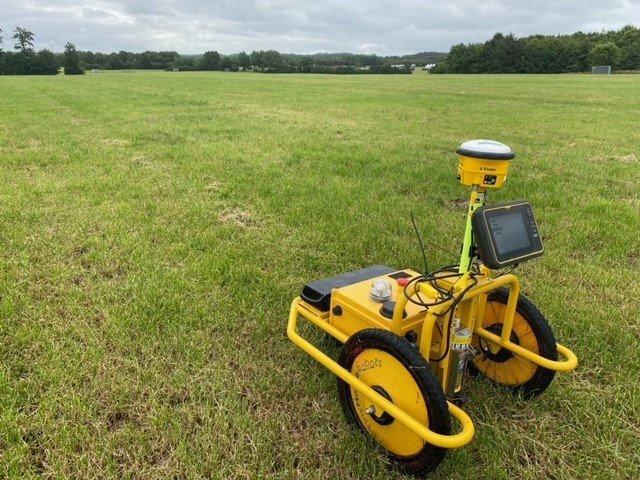

Nachdem das Gelände für frühere Festivals noch manuell vermessen wurde, hat Sönke Krey jetzt mit einer Drohne DJI Phantom P4 RTK Luftaufnahmen erstellt und mit Trimble Stratus zu einem Geländemodell aufbereitet. In Trimble Business Center wurden die Messpunkte in den Plan aufgenommen und als CSV-Datei in das Tablet des Absteckroboters eingelesen. Nach dem Mähen der Wiese wurde der TinyS auf eine 60 km lange Reise geschickt, auf der er 6.500 Punkte per GNSS angefahren und mit der Spraydose markiert hat. Anschließend konnten acht Mitarbeiter die Pflöcke präzise einschlagen. Insgesamt benötigten Bauleiter Marco Jöhnk und seine Mannschaft 2,5 Tage für das Markieren und Einschlagen der Pflöcke, wobei der TinyS auf dem schwierigen Untergrund nur zwei Tage benötigte. Ohne den TinyS hat das konventionelle Abstecken des Auftraggebers der 6.500 Punkte nur mit dem Bandmaß in der Vergangenheit ca. 8 Tage mit 4 Mitarbeitern gedauert.

Mit dem Roboter lässt sich allerdings auch schon bei deutlich kleineren Projekten eine enorme Zeitersparnis realisieren. Das Vermessungsbüro KonSite aus Jettingen hat kürzlich für den Neubau einer Landesstraße bei Schönbronn in Baden-Württemberg die Fahrbahnränder zur Ausrichtung des Asphaltfertigers mit dem TinyS auf dem Schotteruntergrund markiert.

Die anzufahrende Linie wurde im Plan eingezeichnet und im DXF-Dateiformat vom Trimble Feldrechner TSC7 an das Tablet des Absteckroboters übertragen. Dort wurde die abzufahrende Linie ausgewählt und die Abstände bestimmt, in denen zu markieren ist. Aufgrund der Streckenführung durch den Wald konnte der TinyS keine Satellitensignale empfangen, sodass zur Positionierung flexibel ein Tachymeter Trimble SPS930 mit aktivem Prisma auf dem Roboter eingesetzt wurden.

Für das Abstecken der insgesamt 4 km lange Strecke für beide Fahrbahnränder benötigte der TinyS nur einen halben Tag. Für die konventionelle Absteckung mit dem Rover hätten zwei Mitarbeiter zwei Tage benötigt, während der Roboter von nur einem Mitarbeiter bedient wird. Der TinyS konnte die Linie auf dem Schotter problemfrei abfahren, lediglich an einigen Stellen mussten Aufkantungen eingeebnet werden.

Über Trimble

Trimble ist ein führender Anbieter von GPS-Technologien. Das Unternehmen entwickelt und kombiniert mit mehr als 7.000 Mitarbeitern Mobilfunkkommunikation und Software u.a. für die Bauwirtschaft, das Transportwesen, Telekommunikation und Landwirtschaft. Trimble wurde 1978 in Sunnyvale, Kalifornien, gegründet und erwirtschaftete in 35 Ländern 2014 einen Umsatz von 2,4 Milliarden Dollar. Sitz des Unternehmens ist Sunnyvale, USA. Weitere Informationen www.trimble.com .

Über die SITECH Deutschland GmbH

Die SITECH Deutschland GmbH ist in Deutschland der exklusive Vertriebs- und Servicepartner von Trimble in den Bereichen Maschinensteuerung, Bauvermessung und Baustellen- Management-Lösungen. Mit über 190 Mitarbeitern werden von der SITECH Deutschland GmbH von sechs Standorten aus über 8.000 Maschinensteuerungs- und/oder Bauvermessungssysteme betreut. Sitz des Unternehmens ist Oberhausen.

Weitere Informationen unter www.sitech.de.
