Rohde & Schwarz erweitert sein Oszilloskop-Portfolio um eine komplett neue Serie, die mit einer ganzen Reihe von Branchenneuheiten aufwartet. Das neue R&S MXO 4 Oszilloskop verfügt über die weltweit höchste Echtzeit-Aktualisierungsrate von über 4,5 Millionen Messkurven pro Sekunde. So können Entwicklungsingenieure mehr Signaldetails sehen und mehr seltene Ereignisse erfassen als mit jedem anderen Oszilloskop. Dank 12-bit-A/D-Wandler liefert die R&S MXO 4 Serie die 16-fache Auflösung im Vergleich zu herkömmlichen 8-bit-Oszilloskopen und ermöglicht hochgenaue Messungen selbst bei den höchsten Abtastraten. Mit einem Erfassungsspeicher von 400 MPunkten pro Kanal gleichzeitig für alle vier Kanäle bietet das Oszilloskop standardmäßig die bis zu hundertfache Speichertiefe vergleichbarer Geräte.

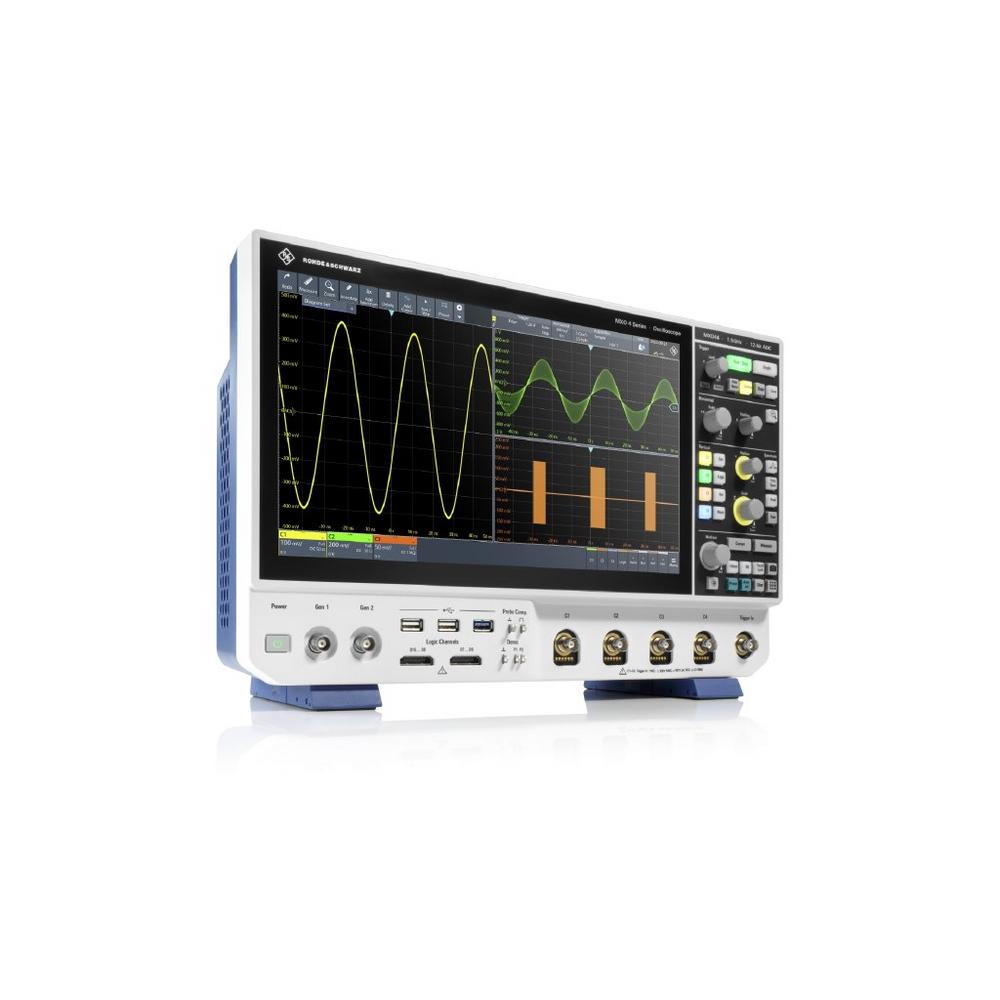

Rohde & Schwarz präsentiert mit der R&S®MXO 4 Serie das erste Oszilloskop der nächsten Generation. Die R&S MXO 4 Serie umfasst Vierkanal-Modelle mit Bandbreiten von 200 MHz, 350 MHz, 500 MHz, 1 GHz und 1,5 GHz. Mit einem Grundpreis ab 7.600 Euro und einer Reihe von einzigartigen Funktionen zeichnet sich das neue Gerät sowohl durch höchste Performance als auch durch ein hervorragendes Preis-Leistungs-Verhältnis aus.

Schnelle Einblicke in Signaldetails

Die R&S MXO 4 Oszilloskope bieten die weltweit höchste Aktualisierungsrate von 4,5 Millionen Messkurven pro Sekunde. Damit stellen sie das Signalverhalten umfassender dar als jedes andere Oszilloskop auf dem Markt. Entwicklungsteams können seltene Ereignisse so schneller erkennen und isolieren, erhalten ein besseres Verständnis von Signalen auf der Bitübertragungsschicht und sparen wertvolle Zeit beim Testen.

Ermöglicht wird diese in der Branche unerreichte Performance durch einen einzigartigen 200-Gbit/s-ASIC für die Signalverarbeitung – einer von mehreren neuen Technologiebausteinen, die von den Ingenieuren von Rohde & Schwarz entwickelt und erstmals in der R&S MXO 4 Serie implementiert wurden. Dr. Andreas Werner, Vice President Oscilloscopes bei Rohde & Schwarz, erklärt: „Mit den neuen Hardware- und Software-Technologiebausteinen und der neuen Architektur ist unserem Entwicklungsteam ein entscheidender technologischer Durchbruch gelungen. Unsere Kunden werden Performance auf einem völlig neuen Niveau erleben, und das zu einem bisher konkurrenzlosen Preis.“

Geringeres Messrauschen und höchste vertikale Auflösung

Die R&S MXO 4 Serie verfügt über einen 12-bit-A/D-Wandler mit wesentlich höherer vertikaler Auflösung, die durchgehend selbst bei den höchsten Abtastraten zur Verfügung steht. Eine Architektur mit 18 bit vertikaler Auflösung ermöglicht zusätzlich eine Auflösegenauigkeit, die in der Industrie unerreicht ist. Darüber hinaus bietet das R&S MXO 4 das in dieser Klasse geringste Rauschen und den größten Offsetbereich von +/− 5 V mit einer Skalierung von 500 µV/Div. Anwender können Gleichstrom- und andere Signale damit genauer analysieren als mit jedem anderen Oszilloskop auf dem Markt.

Tiefster Speicher bereits in der Standardkonfiguration

Neben Bandbreite und Abtastrate ist die Speichertiefe der wichtigste Parameter, von dem abhängt, wie vielseitig sich ein Oszilloskop für die Fehlersuche einsetzen lässt. Ein Oszilloskop mit großem Erfassungsspeicher kann Signale über einen längeren Zeitraum aufzeichnen und ermöglicht die Nutzung der vollen Bandbreite auch bei langsameren Zeitbasiseinstellungen. Mit einem Erfassungsspeicher von 400 MPunkten pro Kanal für alle vier Kanäle gleichzeitig bietet die R&S MXO 4 Serie standardmäßig die bis zu hundertfache Speichertiefe im Vergleich zu direkten Wettbewerbern. Der höhere Speicher sorgt bei Bedarf auch für zusätzliche Messkapazitäten.

Hochgenauer digitaler Trigger

Der digitale Trigger, mit dem alle Oszilloskope der R&S MXO 4 Serie standardmäßig ausgestattet sind, war in der Vergangenheit leistungsstärkeren, teureren Oszilloskopen vorbehalten. Mit einer Trigger-Empfindlichkeit von 1/10.000 einer vertikalen Unterteilung können auch schwer aufspürbare kleine Anomalien auf der Bitübertragungsschicht in Gegenwart stärkerer Signale isoliert werden. Kein vergleichbares Oszilloskop auf dem Markt verfügt über eine derart hohe Empfindlichkeit zur Triggerung auf kleinste Signale. Der digitale Trigger ergänzt die vertikale 18-bit-Architektur perfekt und ermöglicht Anwendern, die volle Messgenauigkeit der R&S MXO 4 Serie zu nutzen.

Überlegene HF-Mess-Performance

In der Produktentwicklung müssen Ingenieure Tests und Fehleranalysen häufig sowohl im Zeit- als auch im Frequenzbereich durchführen. Neben Zeitbereichsmessungen bieten die Oszilloskope der R&S MXO 4 Serie eine hervorragende HF-Performance für Spektrummessungen. Als erste Oszilloskope überhaupt führen sie 45.000 schnelle Fourier-Transformationen (FFT) pro Sekunde durch – vergleichbare Oszilloskope schaffen weniger als 10 FFT pro Sekunde. Diese Fähigkeit ist bereits im Grundgerät enthalten und sorgt für eine bessere Darstellung von HF-Signalen als mit jedem anderen Oszilloskop dieser Klasse.

Höherer Bedienkomfort

Bei der Nutzung eines Oszilloskops spielt das visuelle Erlebnis eine bedeutende Rolle, da der Anwender seine Aufmerksamkeit häufig der Bildschirmanzeige widmen muss. Die R&S MXO 4 Serie punktet hier mit einem kapazitiven 13,3-Zoll-Full-HD-Touch-Display und einer intuitiven Bedienoberfläche. Durch ihre geringe Stellfläche, das flüsterleise, kaum noch hörbare Betriebsgeräusch, eine VESA-Montageschnittstelle und einen Gestelleinbausatz für die Installation in integrierten Umgebungen fügen sich die R&S MXO 4 Oszilloskope ideal in verschiedenste Arbeitsplätze ein.

Für Anwender mit anspruchsvolleren Anforderungen stehen diverse Erweiterungsmöglichkeiten zur Verfügung. Diese umfassen eine Mixed-Signal-Option (MSO) mit 16 integrierten digitalen Kanälen, einen integrierten Zweikanal-100-MHz-Arbiträrgenerator, Optionen zur Protokoll-Triggerung und -Decodierung für eine Vielzahl von Standard-Industriebussen sowie weitere Optionen, die den Funktionsumfang des Geräts erweitern.

Das neue R&S MXO 4 Oszilloskop ist ab sofort bei Rohde & Schwarz und ausgewählten Vertriebspartnern erhältlich. Weitere Informationen finden sich unter: R&S®MXO 4
