Die Sequid GmbH hat sich auf Wellenimpedanz- und Streuparameter-Messungen mittels TDR-Technologie spezialisiert. Immer weiter steigende Datenraten erfordern qualitativ hochwertige Übertragungsleitungen, die je nach Anwendungsbereich einer intensiveren Qualitätskontrolle unterzogen werden müssen. Einen sehr wichtigen und zugleich anspruchsvollen Aspekt stellt dabei die Adaptierung der zu messenden Prüflinge an die üblicherweise koaxialen Messkabel (i.d.R. SMA, RPC-2.92, RPC-3.5) dar, wie sie bei hochfrequenten Zeitbereichsreflektometern (TDR) oder vektoriellen Netzwerkanalysatoren (VNA) verwendet werden.

Sequid bietet daher seit einiger Zeit eine Vielzahl von SMA-Adaptern für unterschiedliche Standards an (z.B. diverse USB-, HDMI-, Ethernet-Konnektoren). Des Weiteren sind auch Klemm- oder Lötadapter verfügbar. Das Angebot wird dabei stetig und häufig auch auf Kundenanfrage erweitert.

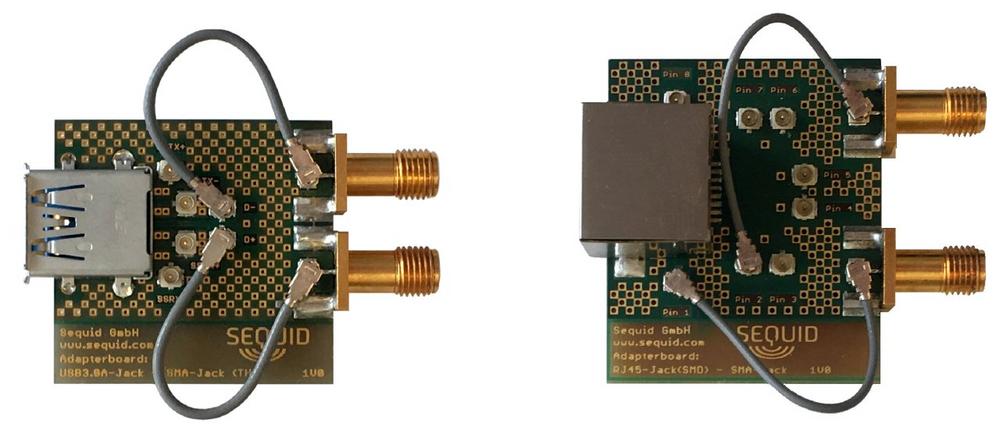

In nachfolgender Abbildung sind ein SMA/USB-3.0- sowie ein SMA/RJ45-Adapter dargestellt. Beide Adapter verfügen über SMA-Konnektoren (kompatibel zu RPC-2.92 und RPC-3.5) für das differentielle TDR- bzw. VNA-Messsignal. Die Messsignale werden dann über steckbare U.FL-Koaxialleitungen auf die entsprechen differentiellen Daten- bzw. Clock-Leitungen geführt.

Bei der Übertragung elektrischer Signale zwischen unterschiedlichen physikalischen Geometrien mittels Adapter lassen sich Störeffekte leider nicht immer vollständig vermeiden. Daher steht beim Entwurf, der Fertigung sowie der Prüfung der Adapter die Optimierung der Wellenimpedanz und der Phasenanpassung immer im Vordergrund.  Aufgrund der langjährigen Erfahrung und basierend auf etablierten Prozessen im Bereich der impedanzkontrollierten Schaltungsdesigns fertigt und prüft Sequid ihre Adapter sehr effektiv und somit auch sehr kostengünstig. Dies gilt sowohl für Serienprodukte als auch für kundenspezifische Lösungen.

In nachfolgender Abbildung ist der geringe Einfluss eines SMA/USB-3.0-Adapters auf das Ergebnis einer Impedanzmessung eines USB-Kabels dargestellt. Es werden hierfür zwei TDR-Messungen verglichen, wobei die grüne Messkurve das Ergebnis mit dem SMA/USB-3.0-Adapter darstellt. Die blaue Kurve wurde gemessen, indem das USB-Kabel mit einer hochpräzisen differentiellen TDR-Probe (Sequid SDTP-P) kontaktiert wurde. Es ist zu erkennen, dass die Impedanzverläufe im Bereich des USB-Kabels nahezu identisch verlaufen und die verbleibenden (durch den Adapter verursachten) Störungen das Messergebnis nur in sehr geringem Maße beeinflussen.

Die Sequid GmbH bietet damit zusätzlich zu ihrer bewährten TDR-Messtechnik hochwertige SMA-Adapter zur Vermessung diverser Konnektoren an Kabel oder PCBs an. Aufgrund der langjährigen Expertise im Bereich der Hochfrequenz-Messtechnik können diese in hoher Qualität zu attraktiven Preisen angeboten werden. Eine Übersicht über die aktuell verfügbaren Adapter finden Sie hier https://www.sequid.de/de/produkte/sma-adapter.
