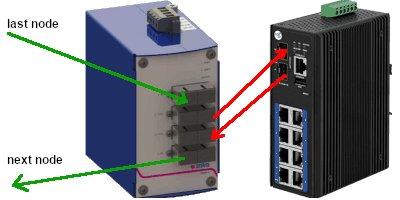

If a predefined voltage is undershot, or in the event of a complete power failure, or if a signaling line changes state, the optical signal is redirected from the incoming fiber optic line to the outgoing fiber optic line within a few milliseconds.
This bypasses the node, that is out of service.
Once operating conditions are restored, the network node is reintegrated into the line without operator intervention.
To prevent the connection from being interrupted during the restart of the affected component, the termination of the bypass can be delayed by up to 75 seconds.
The system not only provides protection against interruption of data transmission via the fiber optic lines due to defects or power outages in data nodes, but also allows for decommissioning for maintenance or conversion purposes without interrupting the line.
Even a redundant ring can fail if maintenance work on one node is followed by a failure on another node, or if several network nodes are affected by special weather events.
Since the bridging is protocol-neutral, it can be used for both Ethernet lines and all fieldbus systems with an optical line structure.
Item reference: 09591093 Optical bypass protocol transparent -40°C..+70°C
09592093 Optical bypass protocol transparent -20°C..+55°C
UBF EDV Handel und Beratung Jürgen Fischer GmbH
Römerstr. 37
44579 Castrop-Rauxel
Germany
Telefon: +49 2305 9634 0
Telefax: +49 2305 9634 17
Website: https://www.ubf.de
Anbieter von aktiven und passiven Komponenten für die Datenkommunikation.
Wir haben uns drei Schwerpunkte gesetzt:
1. die besonderen Anforderungen der Industrie
2. die Lichtwellentechnologie
3. Power over Ethernet
Für Industriekunden und Gewerbe mit ähnlichen Anforderungen halten wir Komponenten bereit, die insbesondere auf hohe Belastung und Verfügbarkeit ausgelegt sind.
Dazu gehören Geräte mit erweitertem Temperaturbereich, Optionen für redundante Wege und Stromversorgung, potenzialfreier Relaisausgang als Alarmkontakt für Störmeldungen, Installation im Schaltschrank auf der DIN Hutschiene, armierte Kabel und Mobilkabel, auch schleppkettentauglich.
Mit unserem Sortiment aktiver Komponenten ermöglichen wir die Datenübertragung vieler verschiedener Protokolle.
Dazu gehören:
– Ethernet / Industrial Ethernet: Fast Ethernet, Gigabit Ethernet, 10GBase Ethernet
– PoE für Fast Ethernet, Gigabit Ethernet bis 10 Gigabit Ethernet
nach IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt oder passiv
spezielle Zertifizierungen: E-Mark (Straßenverkehr),
EN 50155 (Bahn),
EN60945 (Seeschifffahrt) und
IEEE 1613 / IEC 61850-3 (Umspannwerk)
– analoge Messdaten
– digitale Schaltsignale
– seriell RS-232, RS-422, RS-485
