Die Fertigungsfabrik, ihre Produkte und Prozesse gibt es heutzutage nur noch im Doppelpack – analog und auf dem Rechner. Beides zu betreiben, kann die Sache genau dann vereinfachen und profitabler gestalten, wenn das digitale Abbild die reale Welt wie ein präzises Uhrwerk antreibt. Immer öfter werden auch Investitionsentscheidungen bei Maschinen und Anlagen an das perfekte Zusammenspiel von Software, Hardware und Produktion gekoppelt. Im Gesamtbild entstehen bestenfalls durchgängige End-to-End-Prozesse von der Entwicklung bis zum fertigen Bauteil. Mit der NC-Simulationssoftware VERICUT® setzt MAN Diesel & Turbo SE – weltweit führender Anbieter von Großdiesel-, Gasmotoren und Turbomaschinen – an einem neuralgischen Punkt auf den Inbegriff der Vernetzung von digitaler und realer Fertigung.

MAN Diesel & Turbo SE

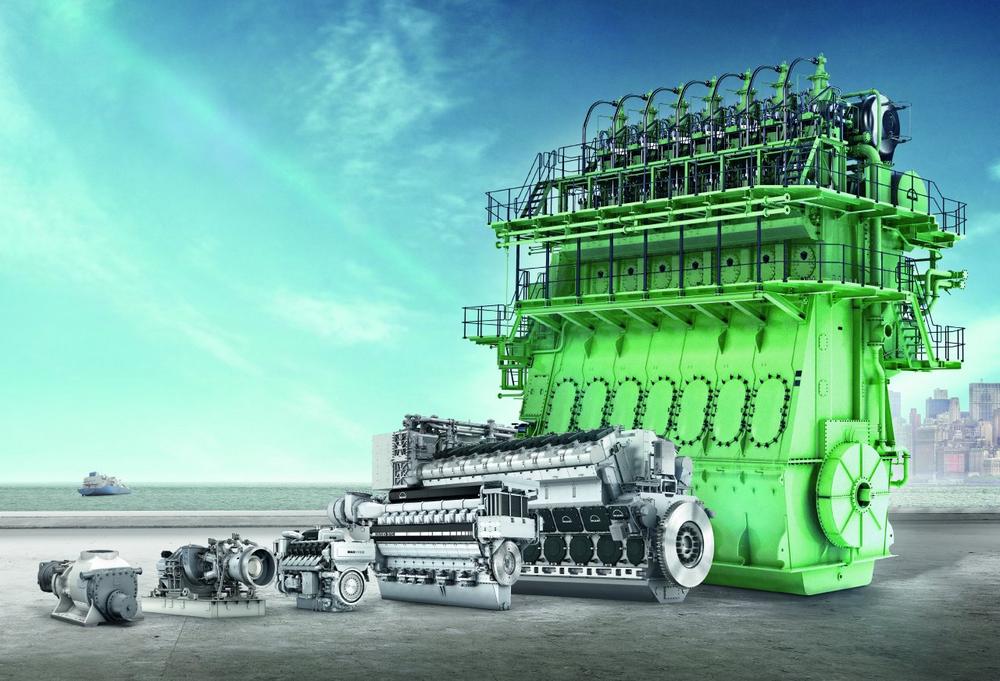

„Engineering the Future – since 1758.“ Die MAN Diesel & Turbo SE mit Sitz in Augsburg beschäftigt rund 15.000 Mitarbeiter an mehr als 100 internationalen Standorten, insbesondere in Deutschland, Dänemark, Frankreich, der Schweiz, der Tschechischen Republik, Indien und in China. Das Produktportfolio umfasst Zwei- und Viertaktmotoren für maritime und stationäre Anwendungen, Turbolader und Propeller sowie Gas- und Dampfturbinen, Kompressoren und chemische Reaktoren. Komplettlösungen wie Schiffsantriebssysteme, Motorenkraftwerke und Turbomaschinensätze für die Öl- und Gas- sowie die Prozessindustrie ergänzen das Liefer- und Leistungsspektrum. Der Umsatz der MAN Diesel & Turbo SE betrug 2016 3,1 Mrd. Euro.

Virtuelle und prädiktive Fertigung
Der Programmier- und Zerspanungsaufwand bei der MAN Diesel & Turbo SE ist enorm. In den Abteilungen für NC-Programmierung in Augsburg sind mehrere Dutzend Mitarbeiter für die Motoren-,Turbolader- und Servicebauteilfertigung tätig. Die Kernprodukte des Fertigungsportfolios sind neben fingergroßen Nadeln von 10 Gramm Gewicht und Düsen,
Ventilkegel und Pleuel auch Zylinderköpfe oder Zylinderkurbelgehäuse mit einem Gewicht von bis zu 120 Tonnen. Schon aus quantitativen Erwägungen birgt eine zeichnungsbasierte 2D- und 2 1/2D-Programmierung ohne Simulation zu hohe Risiken: „Das kann zu Kollisionen, Maschinenausfall, Ausschuss oder Nacharbeit führen“, zeigen sich Dr.-Ing.
Michael Krannich als Abteilungsleiter und Dipl.-Ing. Mike Richter wenig überzeugt vom früher üblichen Anlaufmanagement, das von Prozessplanung über Arbeitsvorbereitung bis Fertigung zu viele Unsicherheiten ausweist. Im Gegenzug forcierte MAN Diesel & Turbo SE
gerade in den letzten Jahren den Weg zur virtuellen und prädiktiven (vorausschauenden)
Fertigung.

Show-down in der Arbeitsvorbereitung
Ein neues 3D-CAD/CAM-System wurde eingeführt – zusätzlich mit VERICUT® der Industriestandard der NC-Simulation. Pilotprojekt: die Fertigung eines 4 Takt-Motor-Zylinderkurbelgehäuses für einen neuen 10 MW-Motor auf einer neuen FPT Spirit 450 HD. Das Horizontale Bohrwerk wurde einer konventionellen Portalfräsmaschine mit Gantry Antrieb bewusst vorgezogen. Eine ebenso bewusste Entscheidung fiel in punkto NC-Simulation: „In Frage kamen auch die Simulation des NC-Programms im 3D-NC-Programmiersystem, die integrierte Crash-Überwachung durch virtuelle Maschinen in
der Steuerung oder Überwachungssysteme mit Schnellabschaltung auf Basis integrierter Sensorik“, so Dr. Michael Krannich. Allerdings setzte das strategische Planungsteam harte, schlüssige Auswahlkriterien an: Neben der direkten Absicherung auf Basis der NC-Codes sollte grundsätzlich jegliche Kollision im Vorfeld vermieden werden und keinesfalls eine Fehlerbehebung an der Maschine durch den Bediener erfolgen. „Wir brauchen ein einheitliches System für die beteiligten Anwender, Technologien und Maschinen“, erläutert
Mike Richter, „keine Individual-Lösungenmit Maschinen-Lieferanten, sondern einen standardisierten Prozess mit Durchgängigkeit der 3D-Programmierung inklusive Simulation und der Verlagerung des Aufwands in die Arbeitsvorbereitung.“ Genau das leistet VERICUT®.

Kollisionsvermeidung als primäres Ziel
VERICUT® simuliert die NC-Fertigung unabhängig von Maschine, Steuerung und CAM Systemen und überprüft das NC-Programm auf Kollisionen und Fehler vor dem echten Maschinenlauf. VERICUT®, das im D.A.CH.-Raum von der Kölner CGTech GmbH vertrieben wird, kann darüber hinaus die Bearbeitungsvorschübe des NC-Programms
optimieren, so dass die Fertigung effizienter und schonender abläuft. Seit fast 30 Jahren gilt die Software als „State of the art“, wenn es um die Simulation,Verifikation und Optimierung von NC-Maschinen geht. Denn nur die Fertigungssimulation der NC-Daten, also des
Maschinencodes, bietet Unternehmen wie MAN Diesel & Turbo SE hinreichende Sicherheit für ihre Bearbeitungsprozesse. Mehr noch: Es geht nicht nur um höchste Produktqualität, Investitionssicherheit bei Maschinen und Anlagen und unbedingte Liefertreue, sondern ebenso um kalkulierbaren Effizienzgewinn. Wie lässt sich Zeit- und Kostenreduktion durch NC-Simulation mit VERICUT® generieren?
„Indem wir Kollisionen durch Erkennen und Korrektur gefährlicher Situationen und Programmierfehler vermeiden“, erläutert Dr. Michael Krannich, „indem wir Ausschuss durch
den virtuellen Vergleich von gefertigtem, also programmiertem und konstruiertem Bauteil
eliminieren und die Bearbeitungsstrategien in Bezug auf die Zugänglichkeiten mit vorgesehener Maschine, Spannmitteln, Bauteil und Werkzeugen optimieren.“

Einfahrzeit mehr als halbiert
Die Rechnung geht auf: Keine einzige Maschinen-Kollision verzeichnete das MAN-Team seit dem Einsatz von VERICUT®. Und die Einfahrzeit wurde im Vergleich zum bekannten Prozess mehr als halbiert. „Zumal der Maschinenbediener dank der Simulation ohne
die sonst üblichen Überprüfungen von zum Beispiel Positionen und Bohrungstiefen
sowie übertriebene Vorsichtsmaßnahmen agieren kann“, so Mike Richter, „die Akzeptanz bei den Bedienern ist hoch – MAN vertraut den Programmen.“ Für die eingeforderte Durchgängigkeit der Prozesse sorgt die Schnittstelle vom CAM-System zu VERICUT®.
Heute sind die wichtigsten CNC-Maschinen am MAN Standort Augsburg – darunter
mehr- und einkanalige Dreh- und Dreh-/Fräsmaschinen, 4- und 5-Achs- Bearbeitungs-zentren sowie Portalmaschinen und Bohrwerke mit Aggregaten – bereits in VERICUT® abgebildet, die Umsetzung weiterer Maschinen bereits in Planung. Ist ein 3D-Modell
von vor allem älteren Maschinen nicht verfügbar, lässt MAN handfeste Raffinesse
walten: Mit einem 3D-Scanner wird die Maschine bei einer theoretischen Genauigkeit von 0,03 mm aufgemessen – weit genauer als das manuelle Aufmaß – und schließlich in
VERICUT® umgesetzt. Dipl.-Ing. Mike Richter und Dr.-Ing. Michael Krannich:
„Mit CGTech und VERICUT® können wir diese Herausforderungen meistern.“

Zahlen & Fakten:
>50% weniger Einfahrzeit verzeichnet MAN Diesel & Turbo SE seit dem Einsatz von VERICUT®.
0,03mm beträgt die Genauigkeit beim 3D-Scanning älterer Maschinen, von denen kein
3D-Modell verfügbar ist. Das Aufmaß lässt sich schließlich in VERICUT® umsetzen.
10g – 120t umfasst die Gewichtspalette im Portfolio der MAN Diesel & Turbo SE.

Über die CGTech Deutschland GmbH

Warum CGTech?

Bereits seit 1988 gilt CGTech’s Softwareprodukt VERICUT als der Industriestandard, wenn es um die Simulation, Verifikation und Optimierung von CNC-Maschinen geht. Eine Investition in VERICUT® ist mehr als der Erwerb einer Software. Es ist der Einstieg in eine Partnerschaft mit dem führenden Entwickler der Branche. Nirgendwo sonst finden Sie so viele CNC-Spezialisten wie bei CGTech. Als Marktführer in der Softwaretechnologie für NC-Code-Simulation, -Prüfung und -Optimierung ist CGTech heute mit Geschäftsstellen weltweit vertreten.
CGTech ist heute bereits in mehr als 55 Ländern, in zahlreichen Branchen und Unternehmen jeder Größe vertreten. Der CGTech Hauptsitz befindet sich in Irvine, Kalifornien (USA), der Deutschlandsitz in Köln.
VERICUT wird zu 100% In-House entwickelt.

Warum VERICUT?

Nur die Fertigungssimulation der NC-Daten, also des Maschinencodes, bietet den Unternehmen hinreichende Sicherheit für ihre Bearbeitungsprozesse.
Für den Anwender ist es der einzig sichere Weg, die reale Bearbeitungs-Situation mit einer „virtuellen Bearbeitungsmaschine auf dem Schreibtisch“ zu simulieren.

Die VERICUT Software simuliert die CNC-Fertigung (unabhängig von Maschine, Steuerung & CAM Systemen) und überprüft ihr NC-Programm auf Kollisionen und Fehler vor dem echten Maschinenlauf! VERICUT optimiert darüber hinaus die Bearbeitungsvorschübe des NC-Programms, so dass die Fertigung effizienter und schonender abläuft. VERICUT hilft die Maschinenkapazitäten zu erhöhen und Reparatur- & Ausschusskosten drastisch zu senken. Zudem kann mit VERICUT das zeitintensive und vor allem teure manuelle Einfahren auf der Maschine nach VERICUT verlagert werden.

VERICUT senkt somit nachweislich die Fertigungskosten und optimiert die Prozesse.
